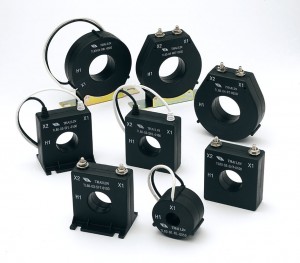

Current Transformer (TL80 Series)

Current Transformer (TL80 Series)

[

[

 [][] Features:

  • Frequency range: 50 ~ 400Hz
  • Insulation : 0.6kV, BIL 10kV full wave
  • Well-suited for current monitoring applications.
  • Ten different window openings and eight different mounting styles are available
  • Numerous secondary ratios are available to meet most application
  • Custom-made current transformers are available upon request.

Safety Approval:

  • UL: UL61010B-1; C-UL: CSA C22.2 #1010-1 (E242525)
Product Series Mounting Style Current Ratio
50 : 5 60 : 5 75 : 5 80 : 5 100 : 5 120 : 5 125 : 5 150 : 5 200 : 5 250 : 5 300 : 5 400 : 5 500 : 5 600 : 5 750 : 5 800 : 5 1000 : 5 1200 : 5 1500 : 5 1600 : 5 2000 : 5
TL80-01 RL * * * * * * * * * *
TL80-02 RL * * * * * * * * * * *
TL80-03 RL * * * * * * * * * * *
SFT * * * * * * * * * * *
SFL * * * * * * * * * * *
SHT * * * * * * * * * * *
SHL * * * * * * * * * * *
TL80-04 RL *   *   *     * * * * * * * * * * *
SFT *   *   *     * * * * * * * * * * *
SFL *   *   *     * * * * * * * * * * *
SHT *   *   *     * * * * * * * * * * *
SHL *   *   *     * * * * * * * * * * *
RT *   *   *     * * * * * * * * * * *
RBT *   *   *     * * * * * * * * * * *
RBL *   *   *     * * * * * * * * * * *
TL80-05 RL *   *   *     * * * * * * * * * * *
SFT *   *   *     * * * * * * * * * * *
SFL *   *   *     * * * * * * * * * * *
RT *   *   *     * * * * * * * * * * *
RBT *   *   *     * * * * * * * * * * *
RBL *   *   *     * * * * * * * * * * *
TL80-06 RL         *     * * * * * * * * * * * *
SFT         *     * * * * * * * * * * * *
SFL         *     * * * * * * * * * * * *
SHT         *     * * * * * * * * * * * *
SHL         *     * * * * * * * * * * * *
TL80-07 RL         *     * * * * * * * * * * * * *
SFT         *     * * * * * * * * * * * * *
SFL         *     * * * * * * * * * * * * *
SHT         *     * * * * * * * * * * * * *
SHL         *     * * * * * * * * * * * * *
RT         *     * * * * * * * * * * * * *
RBT         *     * * * * * * * * * * * * *
RBL         *     * * * * * * * * * * * * *
TL80-08 RL                 * * * * * * * * * * * * *
SFT                 * * * * * * * * * * * * *
SFL                 * * * * * * * * * * * * *
RT                 * * * * * * * * * * * * *
RBT                 * * * * * * * * * * * * *
RBL                 * * * * * * * * * * * * *
TL80-09 RL                 * * * * * * * * * * * * *
SHT                 * * * * * * * * * * * * *
SHL                 * * * * * * * * * * * * *
TL80-10 RL                 * * * * * * * * * * * * *
SHT                 * * * * * * * * * * * * *
SHL                 * * * * * * * * * * * * *
ProductSeries Window(dia, in mm) RL SFT SFL SHT SHL RT RBT RBL
TL80-01 16 *
TL80-02 25 *
TL80-03 28 * * * * *
TL80-04 39 * * * * * * * *
TL80-05 52 * * *     * * *
TL80-06 53 * * * * *
TL80-07 63 * * * * * * * *
TL80-08 76 * * *     * * *
TL80-09 83 *     * *
TL80-10 108 *     * *

* – available
